Weber Scheibenluftfilter WSL3
Überblick
Der Weber Scheibenluftfilter WSL3 ist ein Absaug- und Abscheidegerät für Öl- und Emulsionsnebel und wurde von der Firma Weber Umwelttechnik über 30 Jahre lang erfolgreich gebaut.
Dank der robusten Bauweise sind viele dieser Geräte heute noch im Einsatz. Die Firma Weber hat zum November 2019 die Geschäfte eingestellt. Die Straus GmbH ist seither Ihr neuer Partner und versorgt Sie mit Ersatzteilen und Service rund um den Scheibenluftfilter. Den klassischen Scheibenluftfilter wie er von Weber gebaut wurde wird es so nicht mehr geben. Sämtliche Ersatzteile hierzu werden Sie aber weiterhin in gewohnter Qualität erhalten können. Die Weiterentwicklung des WSL3 finden Sie auf den Seiten WLS3plus und Straus Aerosolabscheider SAS.
Technische Beschreibung
Die mit Dunst und Rauchteilchen belastete Luft strömt in axialer Richtung in das Gerät. Dort trifft die belastete Luft auf einen Vorfilter, der Späne und andere grobe Teile von der Luft trennt. Danach kommt die rotierende Abscheidescheibe, welche grobe Schmutzteilchen und Tropfen sofort an die Außenwand schleudert. Aerosole und Rauchpartikel dringen kurzfristig in die Scheibe ein, in welcher sie durch die hohen Zentrifugalkräfte von einer axialen, in eine radiale Richtung umgelenkt und herausgeschleudert werden. Die gereinigte Luft wird über das Ventilatorengehäuse in den Schalldämpfer gelenkt, dieser hat die Funktion, eine geringe Lärmbelästigung zu gewährleisten. Mit einem Schalldruckpegel von 70 db (A) liegen wir somit in einem geringen Belastungsbereich für die Maschinenbediener.
Einsatzgebiete
• Bearbeitungszentren
• Fräsmaschinen
• Schleifmaschinen
• Drehmaschinen
• Drehautomaten
Vorfilter

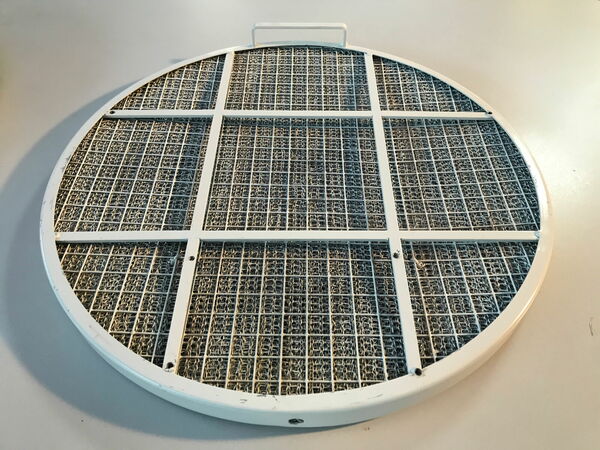

Der Vorfilter ist ein Filter der aus einem Metallgestrick besteht, der nach Sichtkontrolle einfach ausgebaut und gereinigt werden kann. Es wird von uns empfohlen den Vorfilter bei der Erneuerung der Verschleißteile zu kontrollieren und ihn zu reinigen. Bei größeren Beschädigungen wie Löcher, ist es ratsam einen neuen Vorfilter zu nehmen, da bei einem beschädigtem Vorfilter die Lebensdauer der Filterpackung abnimmt.
Abscheidescheibe

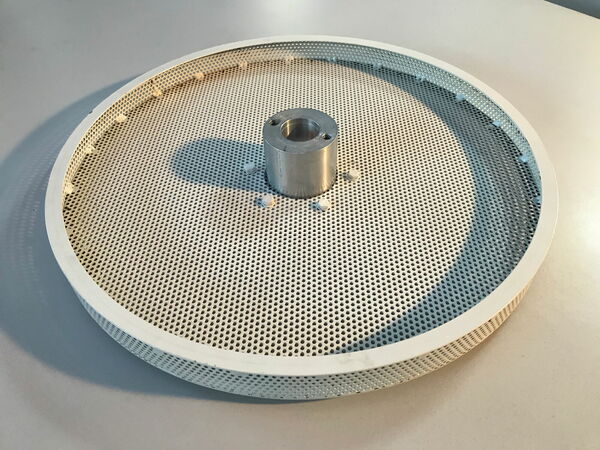

Die Abscheidescheibe ist ein von Weber entwickeltes und gefertigtes Produkt, welches für die Aufnahme der Filterpackung und des Dichtrings zuständig ist. Die Scheibe ist ein gewuchtetes Drehteil, welches mit enorm hohen Umdrehungen läuft. Es ist daher darauf zu achten, dass die Demontage der Abscheidescheibe nur durch qualifiziertes Fachpersonal oder von uns eingewiesenem Personal durchgeführt wird. Die Abscheidescheibe kann als Ersatzteil schon komplett vormontiert, mit Filterpackung und Dichtring bei uns bestellt werden, so dass Sie diese nur noch auf die Motornabe setzen und verschrauben müssen. Ebenso ist es möglich die Abscheidescheibe uns zukommen zu lassen und wir die Scheibe auf Unwucht prüfen und ihnen die neu aufbereitete Scheibe, mit Filterpackung und Dichtring, wieder zurückschicken.
Filterpackung

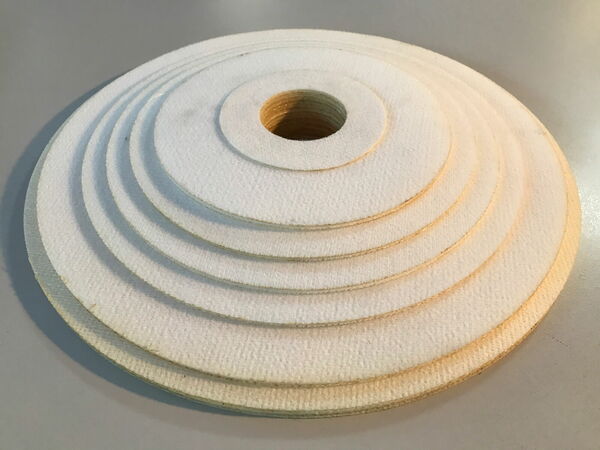

Die Filterpackung ist ein Verschleißteil das ausschließlich von uns gefertigt wird. Der Filter ist mehrlagig und muss nach Sichtkontrolle oder Intervallmäßig getauscht werden um eine optimale Absaugleistung Ihres Scheibenfilters zu gewährleisten. Dieser kann in einfachen Schritten selbst von Ihnen oder ihrem Personal ausgebaut und erneuert werden. Für die unsachgemäße Erneuerung der Filterpackung wird keine Haftung und Gewährleistung gegeben.
Dichtring

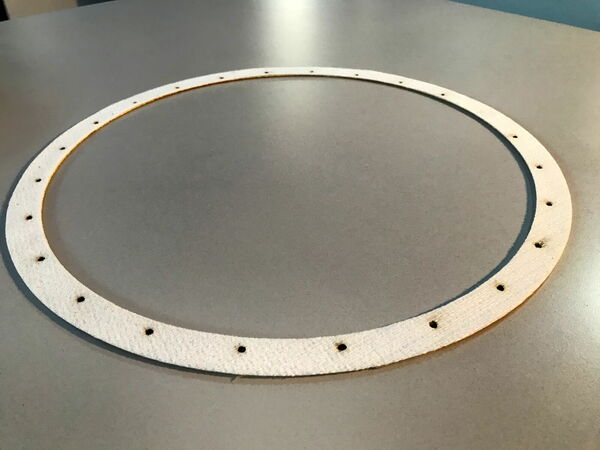

Der Dichtring ist wie die Filterpackung ein Verschleißteil, welches nach Sichtkontrolle oder Intervallmäßig getauscht werden sollte. Der Dichtring hat die Aufgabe die Abscheidescheibe am Gehäuse abzudichten, um dafür zu sorgen, dass die Aerosole komplett durch die Filterpackung dringen und somit nicht daran vorbei in das Ventilatorengehäuse gelangen. Bei der Montage der Abscheidescheibe ist unbedingt darauf zu achten, dass der Dichtring hörbar an Gehäusedichtring hörbar am Gehäusedichtring (Metalldichtring am Gehäuse) schleift.
Siphon

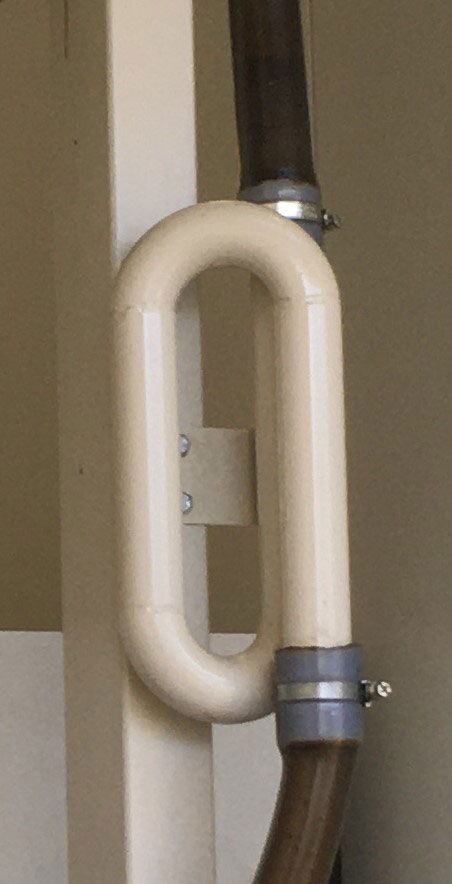

Der Siphon hat die Aufgabe ein ungewolltes ansaugen durch das Ablaufrohr zu verhindern, das zu einem Leistungsabfall der Saugleistung führen kann. Je nach Aufbau der Anlage ist es ratsam einen solchen Siphon einzubauen.
Zusatzprodukt Vorfilterdom
Der Vorfilterdom wird vor den Scheibenluftfilter gesetzt und hat die Aufgabe sehr grobe Partikel wie Späne und Schleifschlamm zu filtern, bevor diese in die Rohr- oder Schlauchleitung gelangen. Dieser kann auch noch nachträglich angebracht werden. Die Filterkasette des Vorfilterdom kann einfach entnommen und gereinigt werden.
Vorfilterdom
Der Vorfilterdom wird vor den Scheibenluftfilter gesetzt und hat die Aufgabe sehr grobe Partikel wie Späne und Schleifschlamm zu filtern, bevor diese in die Rohr- oder Schlauchleitung gelangen. Dieser kann auch noch nachträglich angebracht werden. Die Filterkasette des Vorfilterdom kann einfach entnommen und gereinigt werden.
Daten
Weber Scheibenluftfilter WSL3
| Type | WSL3 |
| Absaugvolumen | 1500m³/h |
| Antrieb Motor | 2 x 1,5 kW |
| Drehzahl | 2.970 U/min |
| Spannung | 230 / 400 V 3AC |
| Strom | 16A |
| Schallemmission | 70 dB |
| Schutzklasse | IP54 |
| Anschluss | Ø 180 mm |
| Abmessungen | 1.200 x 650 x 970 mm (L|B|H) |
Ersatzteile für den WSL3
Preisliste [Alte Artikel / Ehemals Weber Umwelttechnik]
| 1 | ASSL | Abscheidescheibe komplett | Stck. | 1.915,00 |
| 2 | ASKSL | Abscheidescheibenkorb | Stck. | 1.458,00 |
| 3 | SDSL | Schalldämpfer | Stck. | 1.340,00 |
| 4 | VOVD | Vorfilter mit Verbindungssaugleitung | Stck. | 1.180,00 |
| 5 | LRSL | Laufrad | Stck. | 750,00 |
| 6 | FPSL+DRSL | Filterpackung komplett mit Dichtring | Stck. | 457,00 |
| 7 | VOSL | Metallgestrickvorfilter | Stck. | 440,00 |
| 8 | MASL | Motor für Abscheider | Stck. | 415,00 |
| 9 | FPSL | Filterpackung | Stck. | 380,00 |
| 10 | VDVD | Metallgestrickvorfilter für Dom | Stck. | 352,00 |
| 11 | DRSL | Dichtring | Stck. | 77,00 |
| 12 | STSL | Schwingungsdämpfer | Stck. | 38,50 |
| 13 | TGSL | Türdichtung Scheibenluftfilter | Stck. | 35,50 |
Preise gelten netto zzgl. der gesetzlichen Umsatzsteuer. Einbaukosten vor Ort müssen gesondert berechnet werden.
Sparen Sie Energie- und Unterhaltskosten
Kundeninformation
Seit der Übernahme der Weber-Scheibenluftfilter im November 2019 arbeiten wir mit Hochdruck an neuen Lösungen. Wir möchten Ihnen die zahlreichen innovativen Neuerungen und Modifikationen vorstellen. » Sehen Sie hierzu WSL3plus
Diese Innovationen schlagen sich in wesentlich günstigeren Preisen (Ersatzteile) nieder und führen so zu erheblich niedrigeren Unterhaltskosten. Auch der Austausch der Verschleissteile ist nun wesentlich einfacher. Ebenso konnte der Energiebedarf (bei bspw. Einsatz der SAS Straus-Aerosolabscheider-Steuerung) massiv reduziert werden. Profitieren auch Sie davon!
Sie wollen Ihr Equipment fit für die Herausforderungen der Zukunft machen? Martin Straus steht Ihnen mit umfassendem Praxiswissen im Bereich der Modernisierung und der Absaugtechnik zur Verfügung.
Wir kümmern uns über die gesamte Lebensdauer um Ihren Scheibenluftfilter. Ob Wartung, Service oder Modernisierung – wir bieten alles aus einer Hand. Fragen Sie unsere Experten.
